Adaptīvā kruīza kontrole (ACC — Adaptive Cruise Control) ir mūsdienīga vadītāja palīgsistēma, kas pilnveido tradicionālo autopilotu (kruīza kontroli), izmantojot viedos sensorus un kameras, lai automātiski pielāgotu jūsu transportlīdzekļa braukšanas ātrumu.

Šī tehnoloģija palīdz uzturēt drošu distanci līdz priekšā braucošajam auto, nodrošinot vienmērīgāku un drošāku pārvietošanos. Tā kā automobiļi kļūst arvien automatizētāki, ACC sistēmas kļūst par standartu, līdz ar to Adaptīvās kruīza kontroles (ACC) kalibrēšana ir kļuvusi par neatņemamu transportlīdzekļa tehniskās apkopes sastāvdaļu.

Kalibrēšanas nozīme drošībai

Pareiza Adaptīvās kruīza kontroles (ACC) kalibrēšana ir izšķiroša, lai garantētu, ka sistēma darbojas tieši tā, kā to paredzējis ražotājs. Sensoru leņku nobīde vai nepareizi veikta kalibrēšana var izraisīt kļūdainu datu nolasīšanu. Tas tieši ietekmē automašīnas spēju laikus pamanīt citus transportlīdzekļus un uzturēt drošu distanci, kas savukārt nopietni apdraud satiksmes drošību un padara pašu sistēmas esamību par bezjēdzīgu.

Ir svarīgi saprast, ka Adaptīvā kruīza kontrole (ACC) sistēma, tāpat kā jebkura cita jūsu automašīnas mehāniskā vai elektroniskā daļa, pieprasa regulāras pārbaudes un tehnisko uzraudzību.

Kā notiek kalibrēšanas process?

Kalibrēšana ietver ACC sistēmas izmantoto radaru, sensoru un kameru precīzu salāgošanu, lai nodrošinātu, ka tie nevainojami un pareizi analizē apkārtējo vidi.

Šis process visbiežāk prasa specifisku, dārgu aprīkojumu un augsta līmeņa tehniskās zināšanas. Kalibrēšanas laikā kvalificēti veic sistēmas diagnostiku, sensoru regulēšanu un parametrizāciju izmantojot speciālu aprīkojumu, lai nodrošinātu pareizu Adaptīvās kruīza kontroles (ACC) kalibrēšanu.

Kad ir nepieciešama Adaptīvās kruīza kontroles (ACC) kalibrēšana?

Ir vairākas standarta situācijas, kurās ir obligāti jāveic sistēmas iestatīšana:

• Pēc virsbūves remonta vai trieciena: pat neliela sadursme vai priekšējā bampera noņemšana un uzstādīšana parasti izmaina priekšējo sensoru un radaru fizisko uzstādīšanas leņķi.
• Pēc riteņu savirzes: Veicot riteņu savirzes regulēšanu, tiek mainīts automobiļa izlīdzinājums pret ceļu, kas tieši ietekmē priekšējā radara uztveršanas zonu. Lai sistēma darbotos korekti, pēc savirzes veikšanas ir nepieciešama Adaptīvās kruīza kontroles (ACC) kalibrēšana.
• Pamanot darbības traucējumus: jebkurā situācijā, kad fiksējat dīvainības (piem. automašīnas nepamatotu bremzēšanu vai paātrināšanos) vai nevienmērību kruīza kontroles darbībā.

Pazīmes, kas liecina, ka ACC steidzami nepieciešama apkope

Ir svarīgi laikus atpazīt simptomus, kas norāda, ka radari vai kameras ir nobīdījušies. Izplatītākie indikatori ir:

• Sistēma nespēj pareizi un laicīgi identificēt priekšā esošos transportlīdzekļus.
• Automašīna pēkšņi veic negaidītu un nepamatotu bremzēšanu vai pārāk strauju paātrinājumu.
• Mērinstrumentu panelī iedegas brīdinājuma gaismas vai parādās kļūdu paziņojumi, kas saistīti ar kruīza kontroles vadību.

Kāpēc izvēlēties profesionāļus?

Lai gan dažiem auto īpašniekiem var rasties vēlme mēģināt problēmas novērst pašrocīgi, šo uzdevumu ir kategoriski ieteicams uzticēt profesionāļiem. Specializētiem servisiem ir piekļuve programmatūrai un specializētiem stendiem, kas garantē, ka Adaptīvās kruīza kontroles (ACC) kalibrēšana tiek veikta saskaņā ar stingriem rūpnīcas standartiem. Tas nodrošina gan sistēmas maksimālu veiktspēju, gan jūsu drošību.

Vejstikli.lv izmanto tikai oriģinālo Hella Gutmann CSC stendu un Hella Mega Macs X datoru ar oriģinālo (OEM) programmatūru, kas garantē ka Adaptīvās kruīza kontroles (ACC) kalibrēšana tiek veikta saskaņā ar ražotāja noteikumiem.

Regulāras kalibrēšanas ieguvumi

Savlaicīga un regulāra sistēmas apkope sniedz virkni priekšrocību:

• Garantē precīzu un prognozējamu auto asistentu darbību.
• Ievērojami paaugstina drošību un vadītāja komfortu uz ceļa.
• Samazina pēkšņus elektronikas atteices riskus nākotnē.

Kalibrēšanas programmatūra

Izvēloties servisu ADAS kalibrēšanai, pārliecinieties, ka tiek izmantota tikai oriģinālā (OEM) programmatūra. Tā kā šīs sistēmas atbild par automobiļa drošību, kalibrēšanai ir izšķiroša nozīme.

Secinājums: Drošība un efektivitāte pirmajā vietā

Iekļaujot ACC kalibrēšanu sava transportlīdzekļa regulāro apkopju plānā, jūs veicat tiešu investīciju braukšanas drošībā un auto efektivitātē. Adaptīvajām tehnoloģijām turpinot strauji attīstīties, izpratne par to tehnisko uzturēšanu kļūst svarīgāka nekā jebkad agrāk. Rūpējoties par sensoru precizitāti, jūs nodrošināsiet, ka jūsu automašīna būs uzticams un drošs partneris katrā braucienā.

Avots: https://adasyorkshire.co.uk/blog/why-adaptive-cruise-control-calibration-is-essential-for-your-vehicle

Līdz ar vadītāja asistējošo braukšanas sistēmu (ADAS) plašo izplatību, automobiļu radariem ir kļuvusi izšķiroša loma transportlīdzekļu drošības un viedās braukšanas nodrošināšanā. Šie radari parasti tiek uzstādīti transportlīdzekļa priekšpusē un aizmugurē, lai skenētu apkārtējo vidi – identificētu citus transportlīdzekļus, gājējus un šķēršļus. Tas ļauj nodrošināt tādas funkcijas kā adaptīvā kruīza kontrole (ACC), aklo zonu uzraudzība (BSM) un automātiskā avārijas bremzēšana (AEB). Tomēr, lai garantētu, ka radars precīzi uztver objektus un sniedz pareizus datus, regulāra radara sensora kalibrēšana ir kļuvusi par kritisku nepieciešamību.

Radara darbības pamatmērķis ir nodrošināt, lai sensora uztveršanas leņķis un darbības rādiuss precīzi sakristu ar transportlīdzekļa reālajiem gaitas apstākļiem. Ja sadursmes, remonta vai nomaiņas dēļ radars ir nobīdījies no savas sākotnējās pozīcijas, var samazināties uztveršanas precizitāte, kas savukārt ietekmē ADAS funkciju darbību. Tas ne tikai rada potenciālus drošības riskus, bet arī ievērojami pasliktina braukšanas komfortu.

Radara sensora kalibrēšana tiek veikta izmantojot specializētu aprīkojums un programmatūru. Kalibrēšanas process galvenokārt ietver kalibrēšanas mērķu (atstarotāju) izvietošanu, precīzu transportlīdzekļa un mērķa savstarpējā novietojuma noteikšanu, kā arī jaunu parametizāciju. Caur šo procesu tiek panākts, ka radara uztveršanas zona ideāli saskan ar transportlīdzekļa dinamiku, sniedzot vadītājam uzticamu palīginformāciju.

Turpinoties straujai automobiļu tehnoloģiju attīstībai, viedā radara sensora kalibrēšana un tās nozīme kļūst arvien izteiktāka. Gan autoservisiem, gan autoražotājiem ir jāpievērš pastiprināta uzmanība šim procesam, lai garantētu transportlīdzekļu drošību un tehnoloģisko efektivitāti.

Automobiļu radaru darbības princips

Automobiļu radars ir viens no uzlaboto vadītāja palīgsistēmu (ADAS) galvenajiem sensoriem. Tas analizē vidi ap transportlīdzekli, emitējot un uztverot radioviļņus. Tā pamatdarbības princips sastāv no šādiem soļiem:

1. Radioviļņu emitēšana

Radara sensors raida augstfrekvences radioviļņus (parasti milimetru viļņus 24 GHz vai 77 GHz frekvenču diapazonā) mērķa zonas virzienā. Šie viļņi ātri pārvietojas pa gaisu un, saskaroties ar objektu, atstarojas atpakaļ.

2. Atstarotā signāla uztveršana

Sensors uztver no objekta atpakaļ atstarotos signālus. Šie signāli satur informāciju par mērķa attālumu, relatīvo ātrumu un novietojumu.

3. Apstrāde un aprēķini

• Attālums: attālums līdz objektam tiek aprēķināts, pamatojoties uz laiku, kas radiovilnim nepieciešams, lai nonāktu līdz objektam un atgrieztos atpakaļ.
• Ātrums: izmantojot Doplera efektu, radars spēj precīzi izmērīt objekta relatīvo kustības ātrumu.
• Virziens: apvienojot vairākus signālu uztvērējus, radars spēj noteikt objekta azimutu (leņķisko virzienu).

Dažādi automobiļu radaru veidi un to atšķirības

Tuvas darbības radars (SRR — Short-range radar)

• Darbības rādiuss: aptuveni 0,2 līdz 30 metri.
• Galvenie lietojumi: aklo zonu uzraudzība (BSM), parkošanās palīgsistēma un joslu maiņas palīgsistēma.

Tālas darbības radars (LRR — Long-range radar)

• Darbības rādiuss: aptuveni 30 līdz 250 metri.
• Galvenie lietojumi: adaptīvā kruīza kontrole (ACC), brīdinājums par priekšā esošu sadursmi (FCW) un citas drošības sistēmas.

Atšķirības starp radaru un lāzeru sensoriem

Salīdzinājumā ar auto kamerām un LiDAR (lāzerskenēšanas) sistēmām, radaram piemīt šādas priekšrocības:

• Darbība jebkādos laikapstākļos: apgaismojums vai tādi apstākļi kā lietus, sniegs vai migla būtiski neietekmē radara efektivitāti.
• Augsta caurspiešanās spēja: tas spēj izkļūt cauri nelieliem šķēršļiem, piemēram, retai miglai vai netīrumiem.
• Precīza ātruma mērīšana: izmantojot Doplera efektu, radars var tieši izmērīt mērķa relatīvo ātrumu, kamēr kamerām un LiDAR tas ir jāaprēķina netieši ar algoritmu palīdzību.

Radara loma ADAS sistēmās

• Brīdinājums par priekšā esošu sadursmi (FCW): reāllaikā nosaka priekšā esošos transportlīdzekļus vai šķēršļus un brīdina vadītāju.
• Aklo zonu uzraudzība (BSM): uzrauga aklās zonas abās transportlīdzekļa pusēs un brīdina vadītāju par potenciālu bīstamību.
• Adaptīvā kruīza kontrole (ACC): uztur drošu attālumu līdz priekšā braucošajam transportlīdzeklim un automātiski pielāgo braukšanas ātrumu.

Efektīva automobiļu radara darbība ir mūsdienu transportlīdzekļu drošības un autonomās braukšanas tehnoloģiju pamats. Tomēr tas ir iespējams tikai tad, ja ir veikta precīza radara sensora kalibrēšana, nodrošinot datu uzticamību un pareizu visas sistēmas funkcionēšanu.

Kāpēc radara sensora kalibrēšana ir tik svarīga?

Automobiļu radaru kalibrēšana ir kritiski svarīga, lai garantētu transportlīdzekļa drošību un pareizu ADAS darbību. Zemāk ir minēti galvenie iemesli, kāpēc profesionāla radara sensora kalibrēšana ir nepieciešama un kā tā izpaužas praksē:

1. Ietekme uz braukšanas drošību

Nekalibrēts vai nepareizi iestatīts radars var izraisīt šādas kritiskas problēmas:

• Viltus trauksmies signāli: radars var kļūdaini uztvert neeksistējošus šķēršļus, izraisot nevajadzīgus brīdinājumus vai pēkšņu automātisko bremzēšanu, kas apdraud citus satiksmes dalībniekus.
• Nenotverti apdraudējumi: radars nespēj precīzi noteikt reālus šķēršļus vai briesmas, izraisot ADAS sistēmas nepareizu darbību un palielinot sadursmes risku.
• Samazināta sistēmas uzticamība: kalibrēšanas kļūdas var likt vadītājam zaudēt uzticību elektroniskajām sistēmām, kā rezultātā viņš pārtrauc paļauties uz vadītāja asistējošām ADAS sistēmām.

2. Normatīvie akti un nozares standarti

Daudzās valstīs un reģionos ADAS funkciju precizitāti regulē stingri tiesību akti un nozares standarti. Piemēram:

• Euro NCAP: vērtējot jauno transportlīdzekļu drošību, radara precizitāte un funkcionalitāte ir iekļauta kā viena no galvenajiem rādītājiem.
• Regulējošās prasības: Ja sensors nav pareizi noregulēts, tas var radīt ne tikai drošības riskus, bet arī juridisko atbildību par neatbilstību ražotāja un normatīvajiem aktiem.

3. Problēmu novēršana pēc auto remonta

• Pēc komponentu nomaiņas: nomainot tādas detaļas kā bamperis, priekšējais režģis vai pats radara sensors, var tikt ietekmēts radara uzstādīšanas leņķis, tādēļ obligāti nepieciešama jauna radara sensora kalibrēšana.
• Pēc virsbūves remonta pēc sadursmes: transportlīdzekļa rāmis un sensoru stiprinājumu vietas var būt neliela nobīde. Kalibrēšana nodrošina radara atbilstību oriģinālajiem ražotāja (OEM) standartiem.
• Regulārā apkope: laika gaitā transportlīdzekļa vibrācijas vai vides faktoru ietekme vai pat riteņu savirze var izmainīt radara sensora pozīciju. Radara sensora kalibrēšana palīdz atjaunot optimālu veiktspēju.

Kad ir nepieciešama radara sensora kalibrēšana?

Automobiļu radara iestatīšana ir būtisks solis, lai nodrošinātu transportlīdzekļa radaru sistēmas precizitāti un uzticamību. Savlaicīga radara sensora kalibrēšana parasti ir nepieciešama šādās situācijās:

• Pēc virsbūves remonta pēc sadursmes: Pat nelielas sadursmes var izraisīt radara sensora nobīdi vai pilnīgu neatbilstību. Kalibrēšana nodrošina, ka sensors ir pareizi salāgots ar transportlīdzekļa dinamiku un tiek atjaunota precīza ADAS funkciju darbība.
• Pēc transportlīdzekļa sastāvdaļu nomaiņas: Mainot tādas automašīnas detaļas kā bamperis, priekšējais režģis vai pats sensors, kalibrēšana ir obligāta, jo jaunās detaļas var mainīt radara sensora fizisko pozīciju un uztveršanas leņķi.
• Uzstādot vai atjauninot ADAS sistēmu: Uzstādot vai programmatiski atjauninot ADAS funkcijas, radara sensora kalibrēšana ir izšķirošs solis jaunās sistēmas pareizai darbībai. Šis solis palīdz salāgot radara sensorus ar citiem komponentiem, piemēram, vējstiklā iebūvētajām kamerām.
• Regulārās tehniskās apkopes laikā: Kā daļa no regulāras transportlīdzekļa apkopes, šis process palīdz nodrošināt, ka sensori paliek pareizi salāgoti pēc ilgstošas lietošanas, kompensējot nelielas nobīdes, ko izraisījušas auto vibrācijas.

Biežākie izaicinājumi radaru kalibrēšanā

Radaru kalibrēšanai ir izšķiroša nozīme ADAS precizitātes nodrošināšanā, taču šis process saskaras ar šādiem izaicinājumiem:

• Augstas precizitātes prasības: Radara regulēšanai nepieciešama ļoti augsta precizitāte, jo pat vismazākā kļūda var izraisīt ADAS funkciju darbības traucējumus (piemēram, kļūdas adaptīvās kruīza kontroles darbībā) vai viltus trauksmes.
• Aprīkojums un izmaksas: Profesionāls radaru kalibrēšanas aprīkojums ir dārgs, un maziem autoservisiem var būt finansiāli grūti to atļauties. Tāpat ne visi servisi ir aprīkoti ar jaunākajām kalibrēšanas sistēmām modernu auto apkalpošanai.
• Tehniskā sarežģītība: Šim procesam ir nepieciešami prasmīgi tehniķi ar labu izpratni par transportlīdzekļa ADAS sistēmām, lai precīzi ievērotu dažādu ražotāju noteiktās procedūras.

Radaru kalibrēšanas rīki un aprīkojums

Lai process būtu veiksmīgs, ir nepieciešami specializēti rīki un aprīkojums, kas nodrošina precizitāti un uzticamību.

Tirgū izplatītākais kalibrēšanas aprīkojums

• Statiskās kalibrēšanas sistēmas: tās izmanto stacionārus kalibrēšanas stendus, atstarotājus (mērķus) un citus instrumentus, lai precīzi salāgotu radara sensorus nekustīgam auto. Vejstikli.lv izmanto Hella Gutamann CSC oriģinālo (OEM) stendu un programmatūru.
• Dinamiskās kalibrēšanas rīki: tos izmanto kalibrēšanai reālos ceļa braukšanas izmēģinājumos, pielāgojot radara iestatījumus, kamēr transportlīdzeklis atrodas kustībā. Vejstikli.lv izmanto Hella Mega Macs X datoru ar oriģinālo (OEM) Hella programmatūru.

Kalibrēšanas programmatūra

Izvēloties servisu ADAS kalibrēšanai, pārliecinieties, ka tiek izmantota tikai oriģinālā (OEM) programmatūra. Tā kā šīs sistēmas atbild par automobiļa drošību, kalibrēšanai ir izšķiroša nozīme.

Avots: https://newsmartsafe.com/industry-news/car-radar-calibration

Mūsdienu automašīnām ADAS sistēmas kļūst arvien izsmalcinātākas, un prezīca Adaptīvās kruīza kontroles (ACC) kalibrēšana kļūst ar vien svarīgāka. Autoservisu menedžeri pirms katra remonta saskaras ar jautājumu, kura kalibrēšanas metodi būs jāizmanto? Statiskā vai dinamiskā kalibrēšana un kura metode ir precīzāka?

Lieta ir tāda, ka kalibrēšanas tehniķiem pašiem nav jāizvēlas kalibrēšanas metodes, bet to nosaka auto ražotājs un attiecīgi kalibrēšanas programmatūra dod tehiņiem norādes, kāda kalibrēšanas procedūra būs jāizmanto uz konkrētu automobīli. Tomēr mēs vēlamies salīdzināt abas kalibrēšanas metodes, to stiprās un vājas puses.

Kas ir ADAS kalibrēšanas precizitāte?

ADAS kalibrēšanas precizitāte nosaka to, cik salāgoti ar ražotāja specifikācijām ir transportlīdzekļa sensori – īpaši priekšējā kamera un radari. Precīzs regulējums nodrošina, ka tādas sistēmas kā:

• Joslas saglabāšanas palīgsistēma (LKA)
• Brīdinājums par priekšā esošu sadursmi (FCW)
• Automātiskā avārijas bremzēšana (AEB)

darbojas atbilstoši tām paredzētajiem parametriem. Pat nelielas sensoru asu nobīdes var izraisīt novēlotus brīdinājumus vai kļūdainu sistēmas reakciju. Tādos gadījumos kā, piemēram, Adaptīvās kruīza kontroles (ACC) kalibrēšana, precizitāte ir pirmajā vietā, lai auto spētu pareizi ieturēt distanci lielā ātrumā.

Statiskā ADAS kalibrēšana: Precizitātes analīze

Kāpēc statiskā kalibrēšana ir ar augstu precizitāti?

Statisko kalibrēšanu veic kontrolētā vidē (servisa telpās uz), izmantojot oriģinālā aprīkojuma ražotāja (OEM) noteiktos stendus un mērķus, fiksētus attālumus un precīzus mērījumus. Šāds kontroles līmenis samazina ārējos mainīgos lielumus, kas varētu ietekmēt sensoru salāgošanu.

Precizitātes priekšrocības:

• Precīza stenda un mērķu pozicionēšana, balstoties uz ražotāja datiem.
• Stabils apgaismojums un nemainīgi vides apstākļi.
• Atkārtojami un stabili rezultāti dažādiem transportlīdzekļiem.
• Neatkarība no ceļa seguma stāvokļa un laikapstākļiem.

Šīs precizitātes dēļ statiskā metode bieži tiek uzskatīta par visuzticamāko kalibrēšanas veidu, īpaši modernajām, uz kamerām balstītajām ADAS sistēmām.

Precizitātes ierobežojumi

Statiskās metodes efektivitāte ir cieši saistīta ar:

• Pareizu servisa vides sagatavošanu.
• Grīdas līmeņa ideālu taisnumu.
• Milimetriem precīzu kalibrēšanas stendu izvietojumu.

Nepareiza stendu uzstādīšana var ievērojami samazināt precizitāti, pat ja tiek izmantota pareizā metodika.

Dinamiskā ADAS kalibrēšana: Precizitātes analīze

Kā dinamiskā metode sasniedz precizitāti?

Dinamiskā kalibrēšana balstās uz datiem, kas iegūti reālas braukšanas laikā. ADAS sistēma veic pašmācību, ceļā identificējot:

• Braukšanas joslu marķējumu.
• Ceļa malas un apmales.
• Ceļa zīmes.
• Attālumu no priekšā braucošajiem transportlīdzekļiem.

Ja ceļa apstākļi pilnībā atbilst ražotāja (OEM) prasībām, dinamiskā kalibrēšana spēj sasniegt augstu praktisko precizitāti reālos braukšanas scenārijos.

Precizitātes ierobežojumi

Dinamiskās kalibrēšanas rezultātu ietekmē:

• Ceļa kvalitāte un joslu līniju redzamība.
• Satiksmes intensitāte un laikapstākļi (lietus, sniegs, migla).
• Braukšanas ātrums un testa brauciena ilgums.
• Sensora pašmācības procesa stabilitāte.

Šo mainīgo lielumu dēļ dinamiskā kalibrēšana ir mazāk kontrolējama un grūtāk atkārtojama nekā statiskā procedūra.

Interesants fakts: Pat pretīmspīdošā saules gaisma var izjaukt dinamiskās kalibrēšanas procesu…!

Statiskā pret dinamisko kalibrēšanu: Salīdzinājums

Kritērijs	Statiskā kalibrēšana	Dinamiskā kalibrēšana
Vides kontrole	Ļoti augsta	Zema
Atkārtojamība	Izcila	Ierobežota
Ārējā ietekme	Minimāla	Būtiska
Ražotāja (OEM) preference	Bieži pieprasīta	Atkarīga no auto modeļa
Praktiskā efektivitāte ceļā	Netieša	Tieša
Kopējā precizitāte	Augstāka	Atkarīga no apstākļiem

Kura kalibrēšanas metode ir precīzāka?

No tīri tehniskā viedokļa statiskā kalibrēšana parasti ir precīzāka, pateicoties kontrolētajai vides videi un milimetru precizitātes uzstādījumiem darbnīcā.

Tomēr precizitāte pati par sevi nenosaka metodes izvēli. Gala lēmumu pieņem transportlīdzekļa ražotāja (OEM) noteiktās prasības:

• Kura metode konkrētajam modelim ir obligāta.
• Vai ir nepieciešams veikt abas metodes kombinēti.

Daudzi ražotāji pieprasa sākotnēji veikt statisko kalibrēšanu darbnīcā un pēc tam pabeigt procesu ar dinamisko kalibrēšanu ceļā, lai nodrošinātu gan bāzes precizitāti, gan sistēmas darbības validāciju reālajā satiksmē.

Kad var pietikt tikai ar dinamisko kalibrēšanu?

Dinamiskā metode ir pieļaujama un pietiekama, ja:

• Ražotājs konkrētajam auto modelim ir norādījis tikai dinamisko kalibrēšanu.
• Ceļa un laikapstākļi testa brauciena laikā perfekti atbilst prasībām.
• ADAS sistēmas algoritmi ir izstrādāti tā, lai primāri paļautos uz reālās vides objektu atpazīšanu.

Arī šajos gadījumos ir stingri jāievēro ražotāja noteiktās testa brauciena vadlīnijas.

Labākā prakse: Precizitāte un atbilstība standartiem

Visuzticamākā pieeja nav vienas metodes izvēle, bet gan:

• Precīza ražotāja (OEM) noteiktās kalibrēšanas procedūras ievērošana.
• Profesionāla un sertificēta ADAS kalibrēšanas aprīkojuma izmantošana.
• Sistēmas darbības pilna pārbaude (diagnostika) pēc procesa pabeigšanas.

Tas garantē gan tehnisko izpildījuma precizitāti, gan atbilstību drošības standartiem.

Secinājums

Lai gan statiskā ADAS kalibrēšana kontrolētās vides dēļ kopumā sniedz augstāku tehnisko precizitāti, dinamiskajai kalibrēšanai ir kritiska loma sistēmas darbības pārbaudē reālos braukšanas apstākļos. Visprecīzākie un drošākie rezultāti tiek sasniegti tad, ja metodes tiek izvēlētas tieši saskaņā ar automašīnas ražotāja specifikācijām un, ja nepieciešams, apvienotas viena procesa ietvaros. Kopējā sensoru sagatavošanā, kurā ietilpst arī Adaptīvās kruīza kontroles (ACC) kalibrēšana, abu metožu stipro pušu pārzināšana ļauj servisiem nodrošināt klientiem maksimālu drošību uz ceļa.

Avots: https://newsmartsafe.com/industry-news/static-dynamic-adas-calibration-which-is-more-accurate

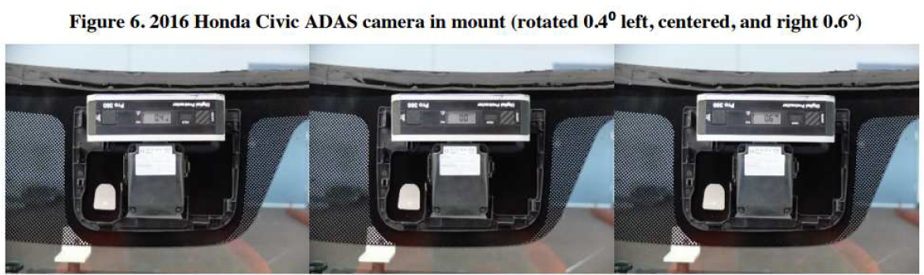

2016.g. Honda Civic ADAS vējstikla kamera kronšteinā (pa kreisi – nobīde 0.4 grādi, vidus – ideālā stāvoklī, pa labi – nobīde 0.6 grādi

Foto no: IIHS/HLDI

Lielākā daļa mūsdienu transportlīdzekļu drošības nolūkos izmanto vienu ADAS kameru, kas novietota aiz priekšējā stikla. Atšķirībā no radara sistēmām, uz kamerām balstītie sensori paši par sevi nesaņem tiešu informāciju par objektu attālumu vai relatīvo ātrumu – tie fiksē “plakanu” divdimensiju attēlu.

Lai noteiktu dziļumu un attālumu, ADAS palīgsistēmas un to algoritmi paļaujas uz specifiskiem reālās pasaules parametriem. Ja šie parametri mainās, sistēmas darbība tiek paralizēta, un tieši tāpēc vējstikla kameras kalibrēšana pēc jebkura remonta ir obligāts drošības solis.

Kā mono kameras aprēķina attālumu un ātrumu?

Lai mono kameras spētu precīzi noteikt priekšā braucošā transportlīdzekļa relatīvo attālumu un kustības ātrumu, algoritmi izmanto divas pamatmetodes:

• Uz mērogu balstītā metode (kustības paralakse): Mums pārvietojoties, tuvākie objekti vizuāli maina savu izmēru ievērojami ātrāk nekā tie, kas atrodas tālumā. Braucot pa automaģistrāli, priekšā esošais auto no maza punkta tālumā lēnām pārvēršas lielā objektā. Ja sistēmai ir zināms pašas automašīnas ātrums, tā spēj izkalkulēt relatīvo attālumu pret otru objektu. Ja attēls kameras skatā aug pārāk strauji, vējstikla kamera un ADAS sistēma fiksē sadursmes risku un iedarbina brīdinājumu vai automātisko ārkārtas bremzēšanu.
• Uz zemes balstītā metode: Šis algoritms balstās uz matemātiskiem pieņēmumiem par fiksētiem attālumiem – kameras precīzu augstumu no zemes virsmas un riepu saskares punktu ar ceļu. Zinot šos lielumus, sistēma spēj precīzi izskaitļot attālumu līdz jebkuram citam punktam uz ceļa.

Šo kameras sistēmu algoritmu darbība ir pilnībā atkarīga no ražotāja noteiktā kameras augstuma un leņķa. Parasti šie parametri tiek saglabāti automašīnas vadības blokā rūpnīcas montāžas līnijas beigās.

Taču, ja kameras novietojums mainās (pat minimāli) — piemēram, pēc sadursmes vai virsbūves remonta —, visi matemātiskie aprēķini kļūst kļūdaini. Šādos gadījumos ir nepieciešama profesionāla vējstikla kameras kalibrēšana, lai sistēmai ievadītu korektus datus.

Pētījums: Cik bīstama ir viena grāda novirze?

Nesen pētnieki analizēja, kā uz kameru balstītās automātiskās avārijas bremzēšanas sistēmas (AEB — Automatic Emergency Braking) efektivitāte mainās, ja sensors ir novirzīts tikai par vienu grādu vertikālā slīpumā (uz augšu/leju) vai horizontālā leņķī (pa kreisi/labi).

Reālajā dzīvē viena grāda novirze ar neapbruņotu aci nav pamanāma – tā nozīmē, ka viena sensora mala korpusā ir pavirzījusies uz priekšu vai atpakaļ vien par milimetru vai diviem. Tomēr pētījuma rezultāti izrādījās kritiski.

Pētnieki testēja, pie kāda maksimālā ātruma AEB sistēma vēl spēj droši palēnināt transportlīdzekli līdz 20–30 km/h (ātrums, ko Euro NCAP uzskata par drošu sadursmes slieksni, kurā smagu traumu risks ir minimāls).

Rezultāti pie mainīga objekta ātruma (priekšā braucošais auto bremzē):

• Pareizi noregulēta kamera: AEB sistēma darbojas nevainojami, droši palēninot auto pat pie sākuma ātruma no 60 līdz 130 km/h.
• 1 grāda novirze vertikālajā slīpumā: AEB sistēma izgāžas pilnībā (nenostrādā vispār).
• 1 grāda novirze horizontālajā leņķī: Sistēmas darbība ir nopietni apdraudēta un spēj daļēji nostrādāt tikai pie maza ātruma (līdz 50 km/h).

Rezultāti pie statiska objekta (priekšā ir pilnībā apstājies auto):

• Viena grāda novirze horizontālajā leņķī samazināja būtiski efektīvas bremzēšanas ātruma slieksni, braucot tikai ar 30 km/h. Braucot ātrāk, sistēma nespēja laikus reaģēt. Novirze vertikālajā slīpumā šajā scenārijā uzrādīja nedaudz mazāk kritisku, taču joprojām bīstamu efektivitātes kritumu.

Šos datus apstiprina arī ASV Šoseju drošības apdrošināšanas institūta (IIHS) veiktais reālas dzīves pētījums. Tajā tika dokumentēta pilnīga AEB sistēmas atteice situācijā, kad kamera bija pagriezta par mazāk nekā vienu grādu un pēc tam netika veikta atkārtota kalibrēšana.

Nelielas izmaiņas — smagas sekas

Ikvienam auto remontu un sadursmju novēršanas nozarē iesaistītajam ir jāsaprot: kad runa ir par ADAS, minimālas izmaiņas rada milzīgas sekas. Trieciena rezultātā sensoram pietiek pavirzīties pat par 1 grādu, lai drošības asistenti pārstātu darboties pareizi.

Tas nav neatgriezeniski – sensora leņķus var pārkalibrēt. Veicot procedūru, vadības bloks apgūst un piesaista jaunās fiziskās vērtības, pilnībā atjaunojot rūpnīcas efektivitāti. Speciālisti, kas ikdienā strādā ar ADAS diagnostiku, zina, ka šie jaunie leņķu dati parādās kalibrēšanas iekārtas ekrānā pēc veiksmīga kalibrēšanas procesa noslēguma.

Secinājumi: Kļūdu kodu neesamība negarantē drošību

Ja pēc virsbūves remonta, ritošās daļas ģeometrijas izmaiņām vai stikla nomaiņas netiek veikta precīza vējstikla kameras kalibrēšana (lai gan ražotājs to ir skaidri noteicis instrukcijā), elektroniskās ADAS drošības sistēmas nedarbosies kā paredzēts.

Pats bīstamākais ir tas, ka automašīnas mērinstrumentu panelī visbiežāk neparādīsies nekādi kļūdas kodi vai brīdinājuma indikatori. Automašīna “domās”, ka sensors darbojas pareizi, un turpinās veikt aprēķinus pēc kļūdainiem leņķiem. Kļūdu trūkums diagnostikā nenozīmē, ka ADAS sensors ir gatavs darbam un negarantē drošību.

Rezumējums: Vai viena grāda novirze tiešām ietekmē drošību? Jā, pētījumi to pierāda viennozīmīgi. Tikai profesionāli un laicīgi veikta ADAS sistēmas kalibrēšana garantē, ka kritiskā situācijā automātiskā bremzēšana nostrādās precīzi.
